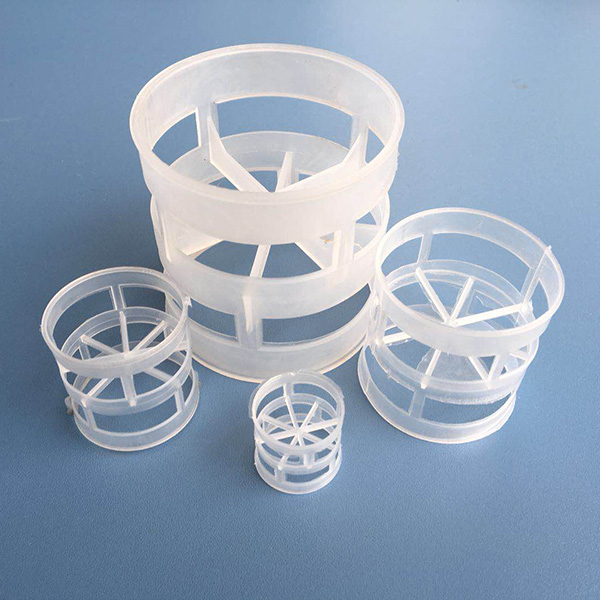

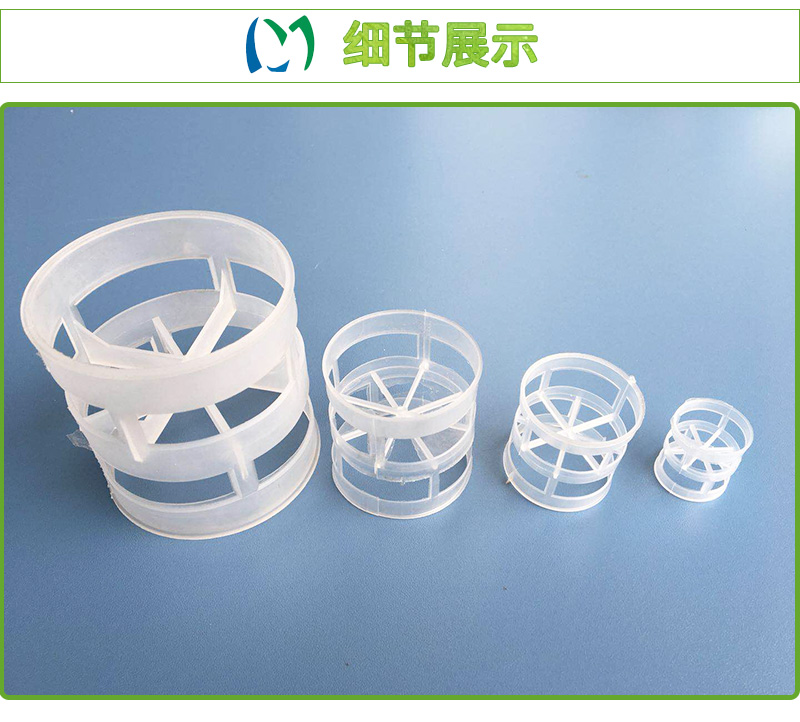

鮑爾環填料是一種新型填料,是針對拉西環的一些主要缺點加以改進而出現的,是在普通拉西環的壁上開八層長方形小窗,小窗葉片在環中心相搭,上下面層窗位置相互交搭而成。它與拉西環填料的主要區別是在于在側壁上開有長方形窗孔,窗孔的窗葉彎入環心,由于環壁開孔使得氣、液體的分布性能較拉西環得到較大的改善,尤其是環的內表面積能夠得以充分利用。
產品特點:
鮑爾環填料具有通量大、阻力小、分離效率高及操作彈性大等優點,在相同的降壓下,處理量可較拉西環大50%以上。在同樣處理量時,降壓可降低一半,傳質效率可提高20%左右。與拉西環比較,這種填料具有生產能力大、阻力強、操作彈性大等特點,在一般情況下同樣壓降時處理可比拉西環大50%-100%,同樣處理時壓降比拉西環小50%-70%,塔高也有降壓,采用鮑爾環可以比拉西環節約20%-40%填料容積。
適用范圍:
適用于二氧化碳脫氣塔、臭氧接觸反應塔等作為接觸填料及其它反應塔。
|
性能參數:
|
規格
|
實際尺寸外徑×高×厚
|
比表面積平方/立方
|
孔隙率
|
堆積個數
/立方
|
堆積重量
公斤/立方
|
Φ16
|
16×16×1.0
|
194
|
0.911
|
111840
|
131
|
Φ25
|
25×25×1.2
|
155
|
0.87
|
53500
|
86.5
|
Φ38
|
38×38×1.2
|
112
|
0.89
|
15800
|
63.5
|
Φ50
|
50×50×1.5
|
73.2
|
0.901
|
6500
|
46.3
|
Φ76
|
76×76×2.0
|
67
|
0.92
|
1972
|
42
|
|
訂貨須知:
訂貨需明確所需填料的 規格、種類、數量或立方數 等。
|
金屬鮑爾環
|
金屬鮑爾環填料是德BASF公司開發的采用金屬薄板沖制而成,在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉,每個舌葉彎向環內,指向環心,在中心處幾乎相塔,上下兩層窗孔的位置相互錯開,一般開孔的總面積約為整個環壁面積的35%左右,使得塔內的氣體和液體能夠從窗口自由通過,目前鮑爾環填料仍是被采用的主要環形填料之一。
|
